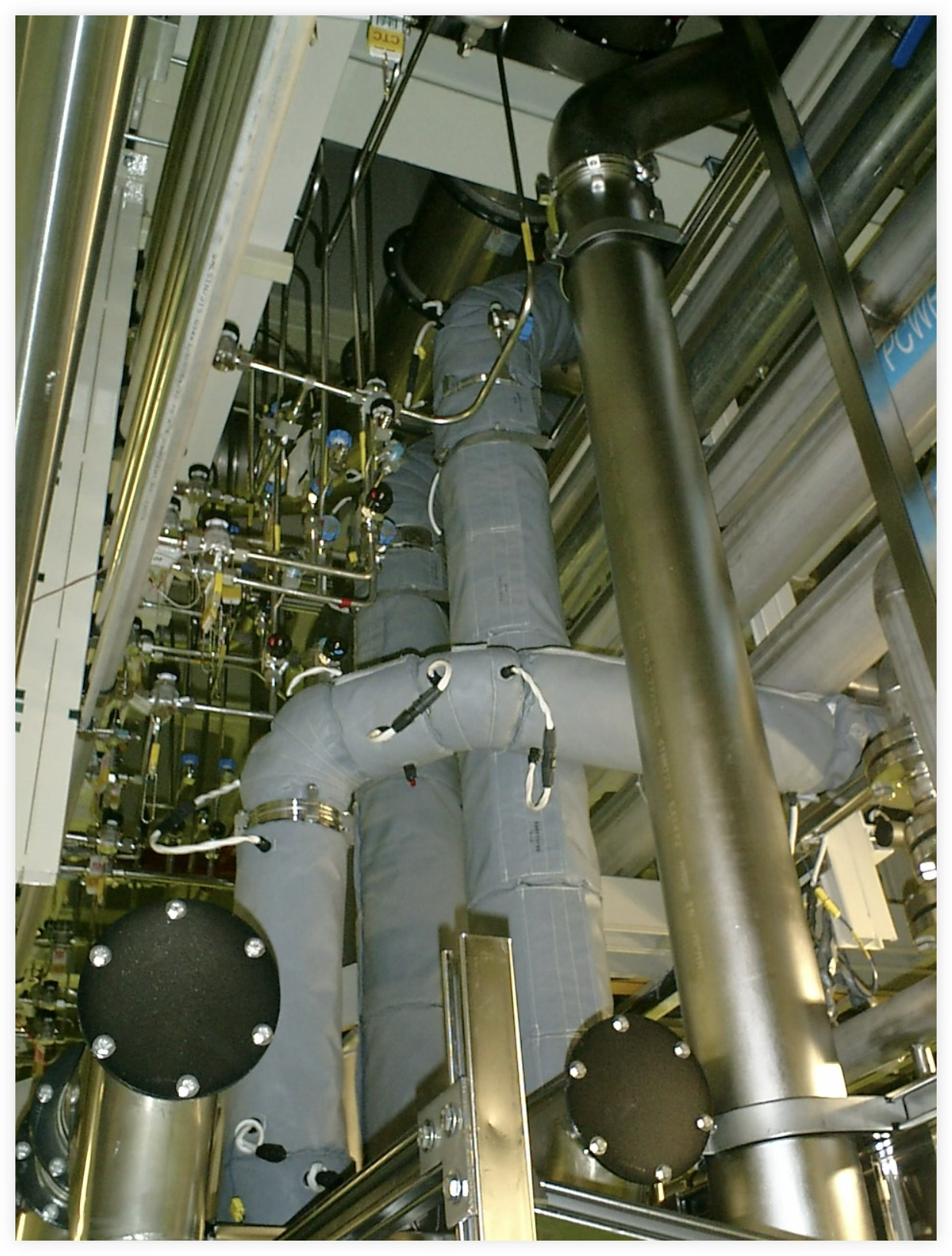

配管加熱ヒーター／ジャケットヒーター
半導体・液晶・太陽電池プロセス対応 —— 配管の凝縮・固化を防ぎ生産の安定化へ
このようなお悩みをお持ちの企業様へ
当社のジャケットヒーターは、シビアな温度管理が求められる現場の課題を【一貫対応】で解決します。
- 特殊ガス（NH₃, WF₆, BCl₃, TiCl₄ など）の配管内で起きる凝縮や固化・詰まりを防ぎたい
- ポンプラインの温度を一定に保ち、歩留まりを向上させたい
- クリーンルーム環境や使用環境に合わせて、最適な材質（シリコーン／PTFE）を選定したい
- ヒーター単体ではなく、温度制御システムとして最適化された仕組み（制御盤・現地施工）をまとめて導入したい
- 既存設備の仕様に合わせて、現場確認から盤設計・施工までワンストップで丸投げできるパートナーを探している
タイウェイジャパンなら、ヒーターの製作から制御盤の構築、最終的な現地工事まで一元管理でスムーズに完結します。
製品タイプ別の特徴

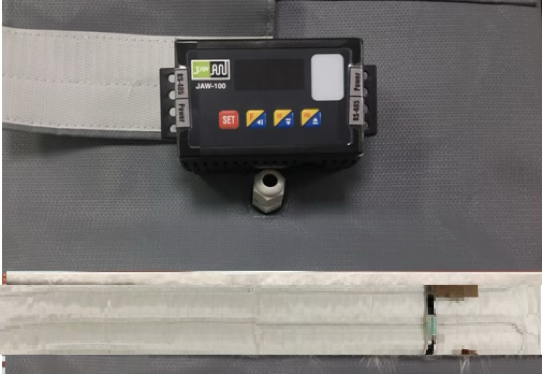

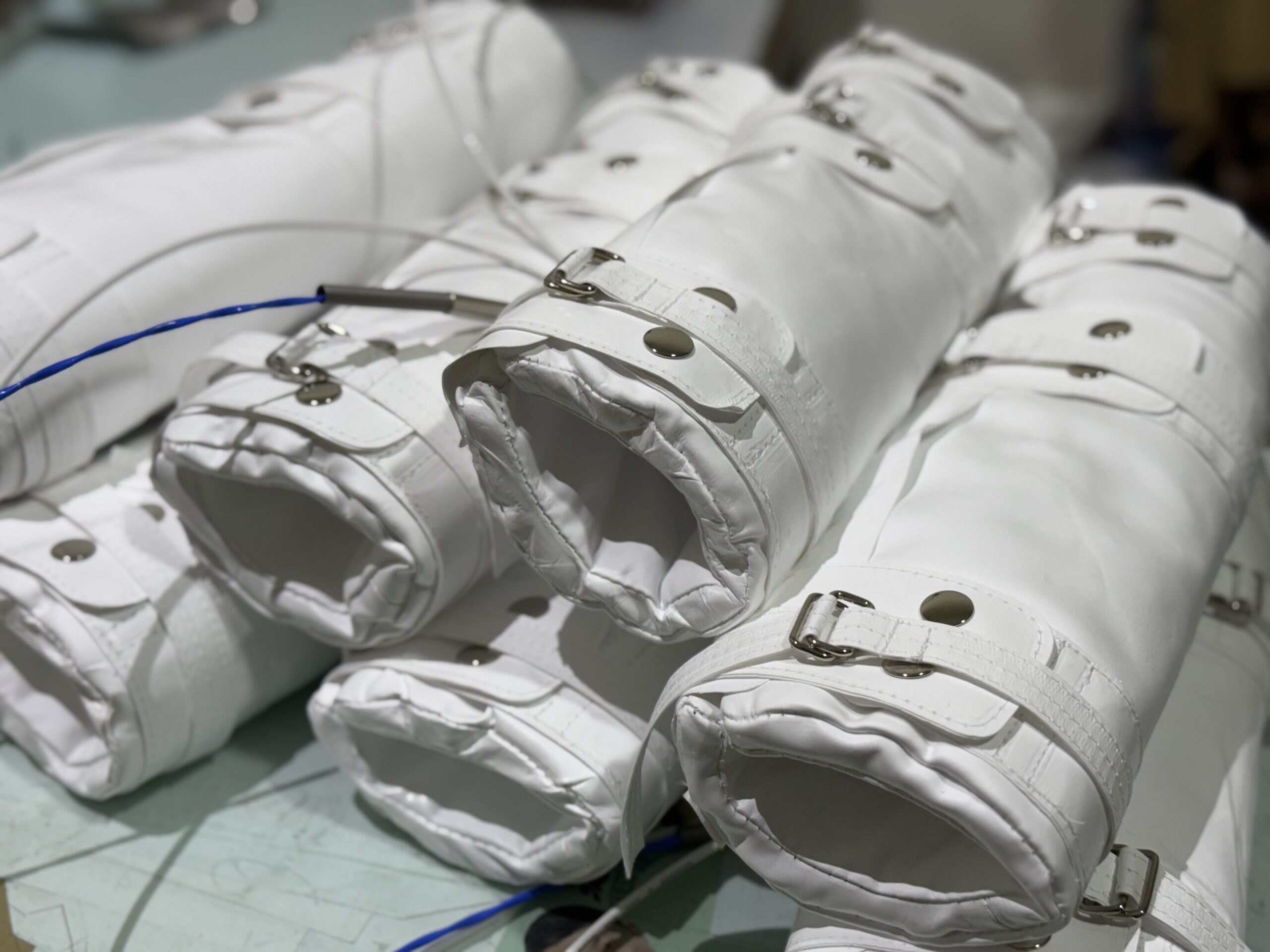

① PTFE ジャケットヒーター
- 高撥水·防汚性 に優れ、メンテナンスやクリーン環境への対応が容易
- ガラスファイバークロスによる高断熱構造を採用
- 最高 800℃ までの幅広い設計可能温度帯に対応

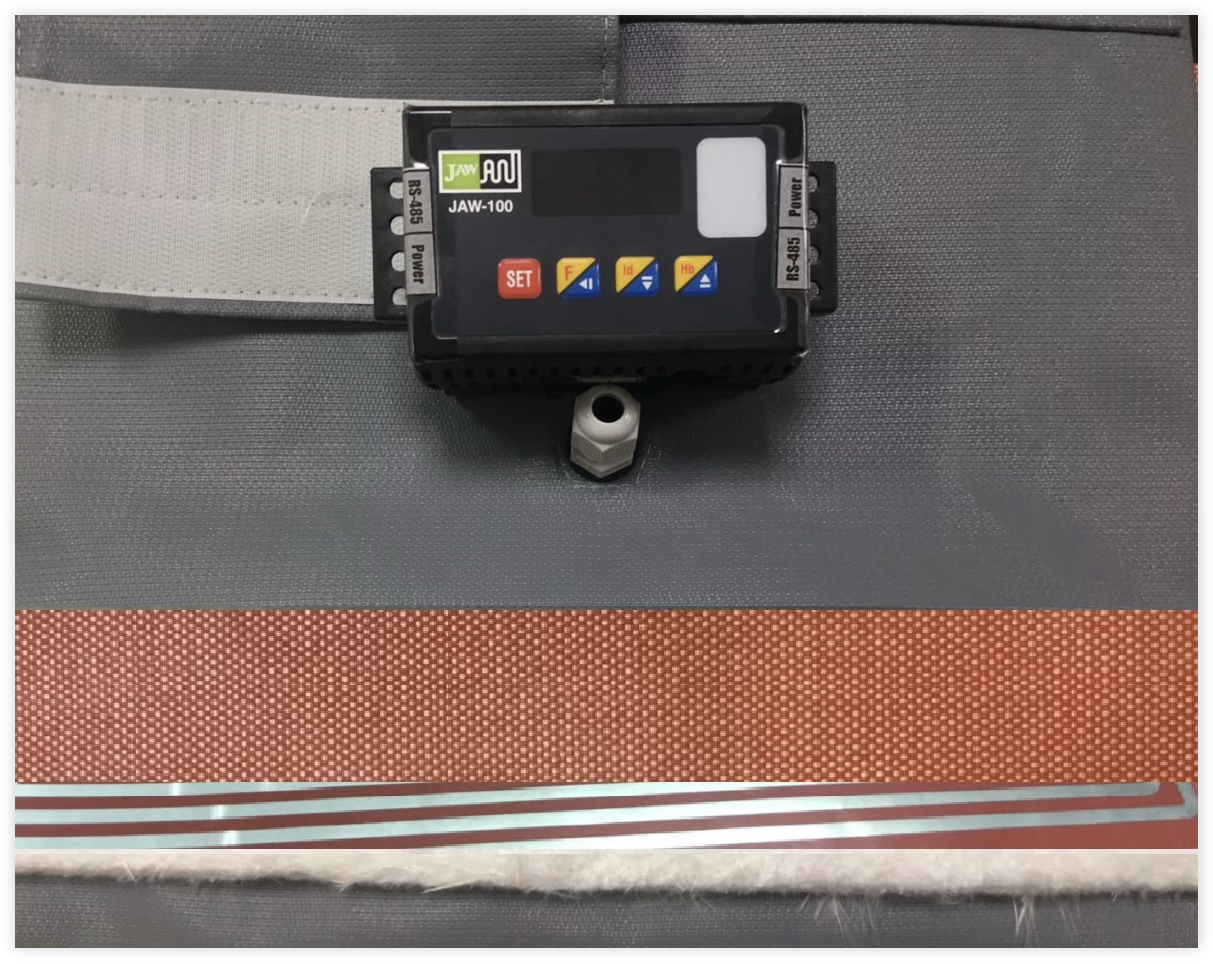

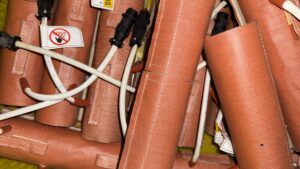

② シリコーンジャケットヒーター
- 高い柔軟性を持ち、現場での 設置·着脱が極めて容易
- 配管への密着性が高く、優れた熱伝導効率を発揮
- 配管サイズごとに 発熱線径を最適設計 し、安定した加熱を実現

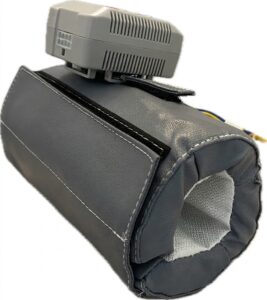

③ エアロジェルジャケットヒーター（新登場）
- 従来のPTFEタイプと比較して 断熱性能が約25%アップ
- ナノ多孔質素材により、薄型でありながら高い断熱·加熱効果 を実現
- 優れたクリーン環境対応力を持ち、最先端プロセスに最適（最高300℃対応）
製品比較・技術仕様
| 項目 | ① PTFE ジャケット | ② シリコーン ジャケット | ③ エアロジェル ジャケット |
|---|---|---|---|
| 特長・概要 | 高撥水・防汚性、高断熱 クリーン環境対応 |
高柔軟性で容易な設置 高密着・抜群の熱伝導効率 |
断熱性能25%UP(PTFE比) 薄型・高断熱、クリーン対応 |
| 外装材 | PTFEコーティングガラスクロス | ガラスファイバー＋シリコーン（表面材） | PTFEコーティングガラスクロス |
| 断熱材 | ガラスニードルマット | 酸化鉄入りシリコンフォーム | ナノ多孔質エアロゲルブランケット |
| 発熱線 | ガラス繊維被覆ヒーター線 | ニクロム線（サイズ毎に線径最適化） | ガラス繊維被覆ヒーター線 |
| 内側接触面 | 低温(≤300℃): 白テフロン加工クロス 中温(350~500℃): ガラスクロス(熱処理済) 高温(600~800℃): シリカクロス(白) |
シリコーン（≤220℃） | 白テフロン加工ガラスクロス（≤300℃） |
| 配管サイズ | 25A (1″) ～ 350A (14″) | 8A (1/4″) ～ 200A (8″) | 25A (1″) ～ 350A (14″) |
| 設計可能温度 | ～ 800℃ | ～ 220℃ | ～ 300℃（※最大300℃） |
| 厚さ | 15 ～ 100mm | 8 ～ 14mm | 20 ～ 25mm |
| 最大製作長 （1本あたり） |
25A~65A: 1000mm ／ 80A: 800mm 100A~200A: 500mm 250A~350A: 1000mm |
450 ～ 600mm | 25A~65A: 1000mm ／ 80A: 800mm 100A~200A: 500mm 250A~350A: 1000mm |
温度制御システム（制御盤・PID制御）のカスタム構築
タイウェイジャパンでは、ジャケットヒーターの性能を最大限に引き出すため、高精度な温度管理を行う制御盤の設計・製作までワンストップで対応いたします。

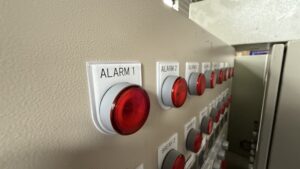

現場に合わせた専用設計制御盤
設置スペース、制御回路数（チャンネル数）、通信プロトコル（PLC連携など）など、工場の運用要件に合わせて図面作成から最適な盤設計を行います。
- 多チャンネルの一括集中管理に対応
- 過昇温防止機能やブレーカー、各種安全アラームを標準設計

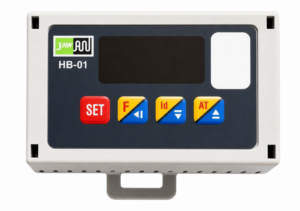

PID温度調節器による安定制御
シビアなガスプロセス配管では、温度の行き過ぎ（オーバーシュート）やハンチング（温度の波）が歩留まり悪化の原因となります。当社の制御システムは、高度なアルゴリズムを持つPID調節器を採用しています。
- PID制御とは：P（比例）、I（積分）、D（微分）の3つの要素を用いて、目標温度へ素早く、かつ誤差なく安定させる制御方式です。
- SSR（ソリッドステートリレー）駆動方式との組み合わせにより、高精度かつ高寿命な出力調整を行います。
国際認証
確かな品質と安全性をグローバル基準で担保しています。
- ISO 9001 認定取得
- CEマーキング取得
- SEMI S2 準拠対応（仕様による）
製品に関する技術相談・資料請求・導入検討はお気軽にお問い合わせください。
